ファブリックフレーム

ファブリックフレーム(パネル)はファブリック(合成繊維の布地)メディアにグラフィックを印刷し軽量アルミフレームにテンションをかけて掲示するテンションファブリックシステムです。

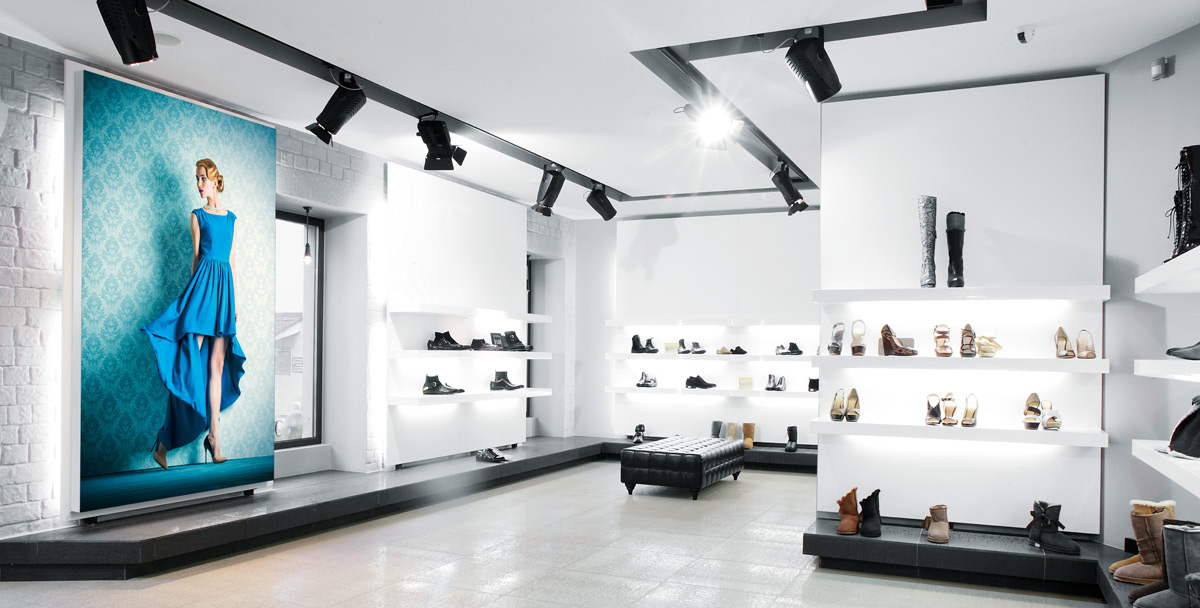

ファブリックフレーム 壁面タイプ

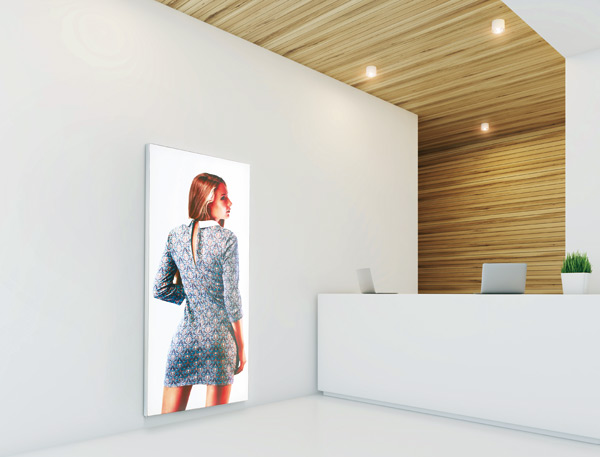

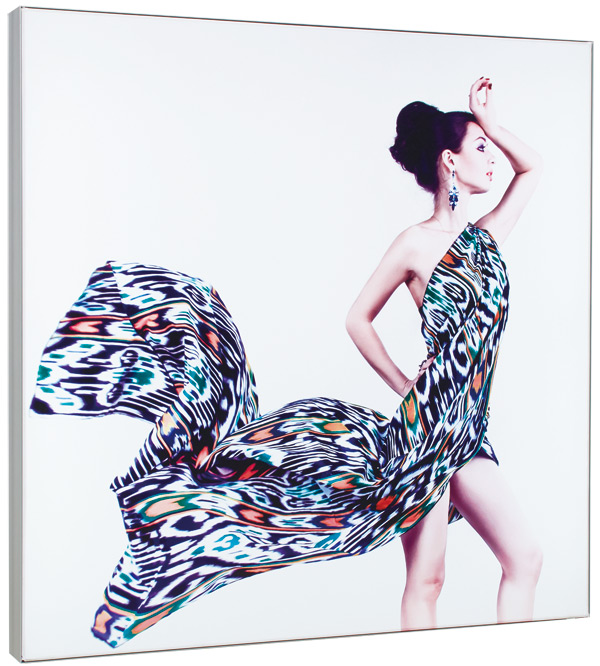

ファブリックフレーム 設置イメージ

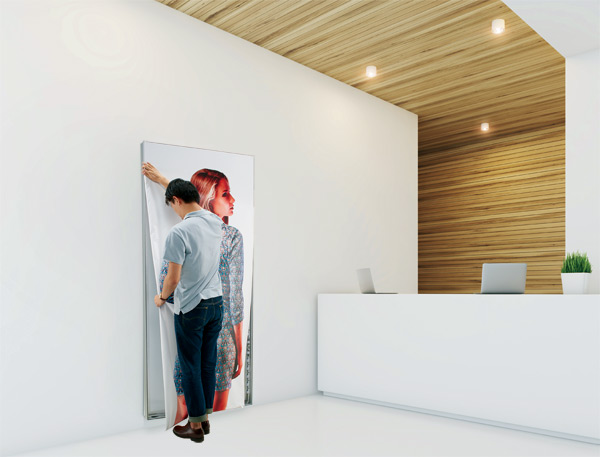

ファブリックフレーム 使用イメージビジュアル

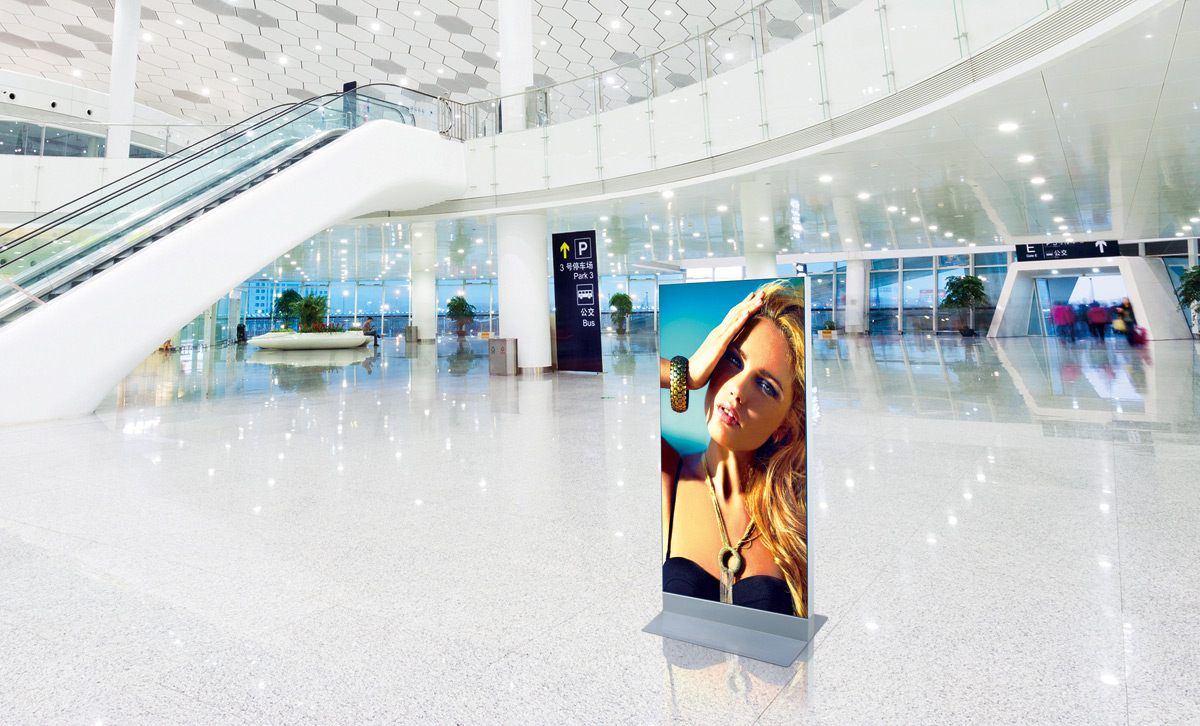

ファブリックフレーム スタンドタイプ
ファブリックフレーム意匠

テンションファブリックの特徴

セットアップイメージ

手軽で鮮やかに、あらゆる空間に表現力を。
フレームレスで無駄のないメディアと
超軽量のフレームによって織りなす
全く新しいサインシステムのご提案です。

テンションファブリックとは?

テンションファブリックはショッピングモール(商業施設)内の店舗などで最近見かけるようになった布(ファブリック)製のパネル看板です。

フレームレスで大きなサイズの出力が可能なのでアパレルやスポーツ用品・家電などを中心に店舗の壁面でダイナミックな訴求が可能です。また、シンプルな形状はショールームや展示会場にもとても人気があります。どんどん普及が進むテンションファブリックのご利用ロケーションは店舗に限らずどんどん広がっています。

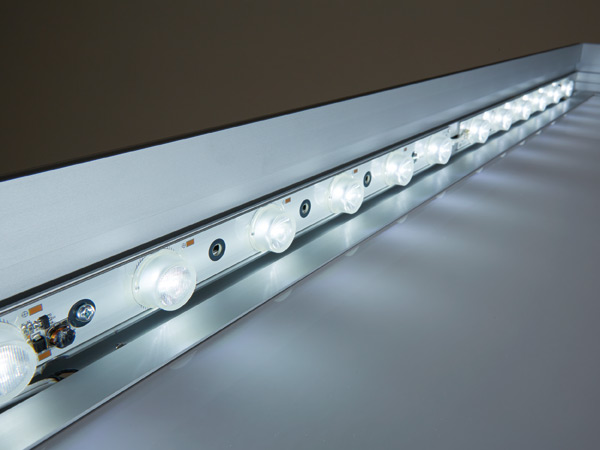

LED照明内蔵タイプ

高輝度・ハイパワーのLEDが明るく美しいビジュアルを輝かせます。

LED仕様では1球3Wの高輝度LEDを使用したエッジライトタイプ、広角拡散レンズのバックライトタイプなどを採用し、最適な明るさの美しい面発光を実現しています。
照明環境を問わずクリアで鮮明なイメージを与える事ができます。LEDは安心の1年保証です。

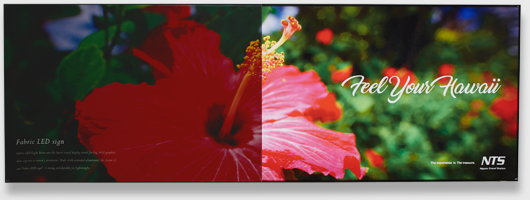

■LED照明のOFF・ON時イメージ

LED照明説明写真

高解像度UVプリントの精密なグラフィックで、美しい仕上がり。

布地メディアへのUVインクジェット出力により高精細なビジュアルイメージを細部までくっきりと再現します。ポリエステルベースの布地の質感により軽くて洗練されたデザイン表現を可能にしました。

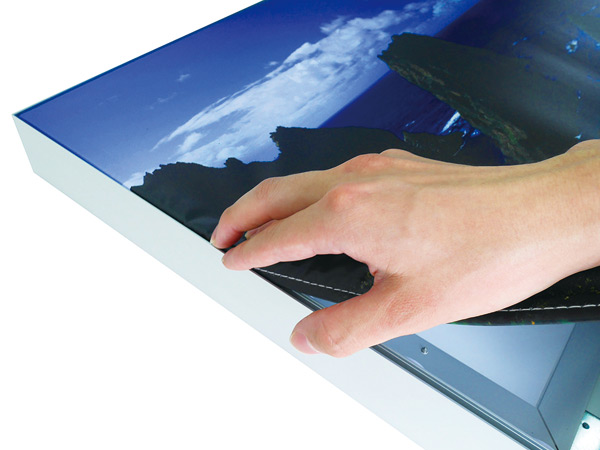

テンションファブリック取り付け方法

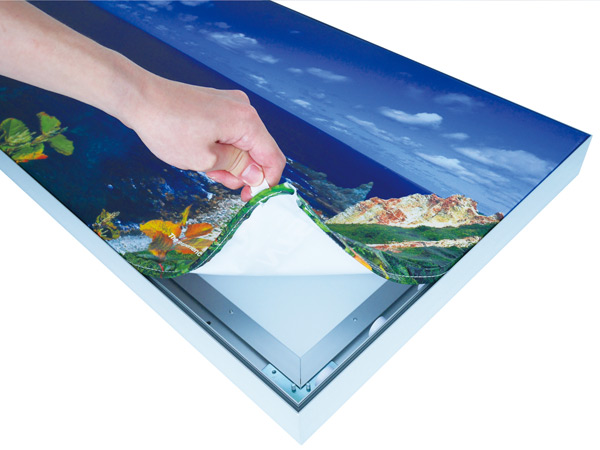

ベロ付きメディア交換

印刷メディアは誰でも取り付けが簡単です。

専用の樹脂アタッチメントが4辺端部に縫製加工されており、これをフレーム側の溝に差し込むことで誰でも簡単に掲示や交換ができるため、専門作業員や工具を必要としません。

シリコンゴムを四方に縫製したメディアをフレームの溝に差し込むだけなので、交換も楽々。季節やイベントに応じて店舗で簡単に表示内容を差し替えることができます。

ファブリックメディアの取付け方法

1樹脂アタッチメントをフレーム溝に合わせます。

取付方法1

メディアの4 辺には設置用樹脂アタッチメントと右下に交換用ベロが ”縫製” されています(図A’’)これを画面左上より、溝に合わせて挿入してください(図A)その際樹脂の挿入向きに注意してください(図A’)

2メディアを4 辺、右下に向かって挿入して行き、強いテンションをかけます。

取付方法2

左上より指で挿入していきます(図B) 各4 辺、”右下に向かって” しわを伸ばしながらすべて入れていきます(図B’) 最後に「交換用ベロ」がついている右下を入れるとメディアに強いテンションがかかります(図B’’)

すべて入り、メディアが張った状態になれば完成です。

製品ラインナップ

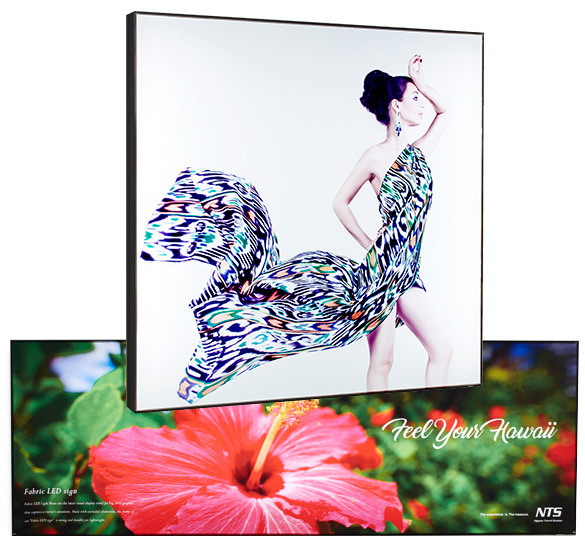

壁面タイプ

壁面への設置はフレームにある取付穴を利用して簡単に行えます。壁一面に広がる鮮明なグラフィックは華やかな演出に最適です。

壁面タイプ

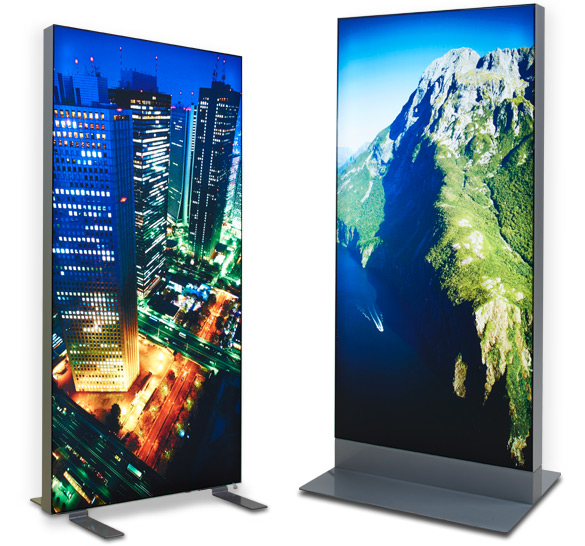

スタンドタイプ

大型でも手軽で迅速に持ち運べる自立型は、印象的な販促アイテムのほかパーティションや案内板などあらゆるニーズに応えます。

スタンドタイプ

壁面タイプ
製品仕様

ファブリックフレーム 壁面タイプ

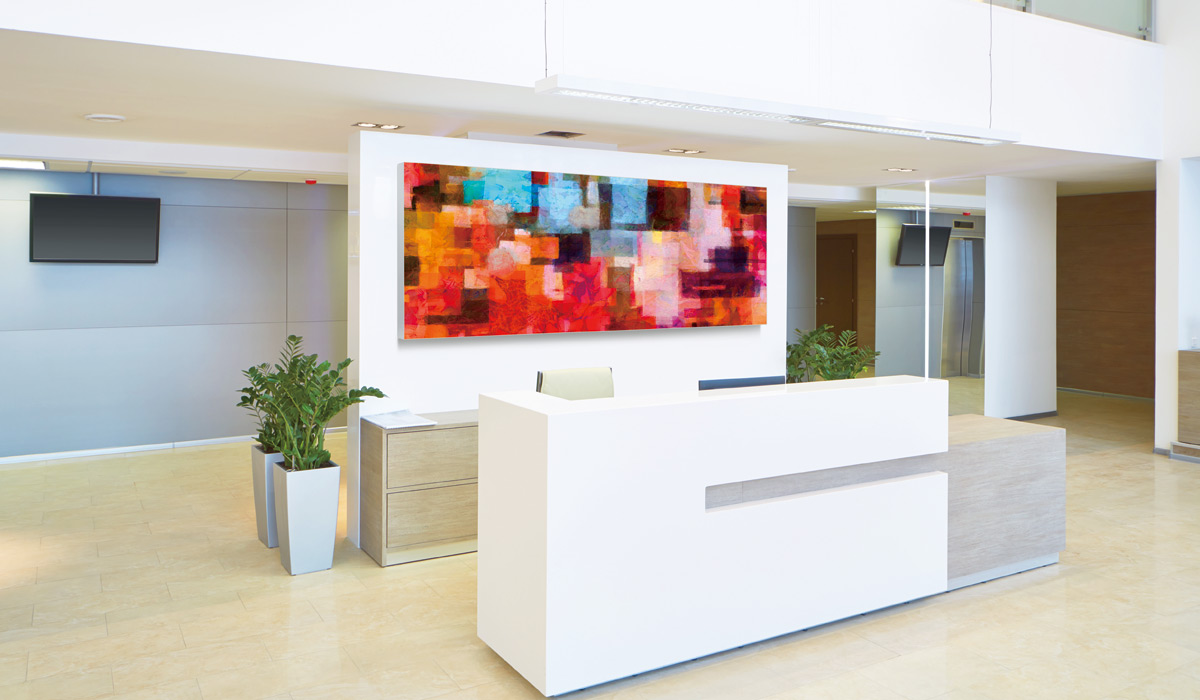

壁面タイプ 使用例1
壁面タイプ 使用例2
ファブリックフレーム 設置イメージ
ファブリックフレーム 使用イメージビジュアル

迫力ある演出をフレキシブルに。使い勝手抜群の壁面タイプ

壁面タイプはテンションファブリックの定番スタイル。小さなサイズから大きなサイズ、正方形や長方形など設置場所のスペースやビジュアルイメージに応じてカスタムサイズでお作りいたします。

特徴

内照仕様は2種類をご用意

壁面用の用の内照仕様は、シーンやビジュアルの表現に合わせてエッジライト方式とバックライト方式からLEDをお選び頂けます。

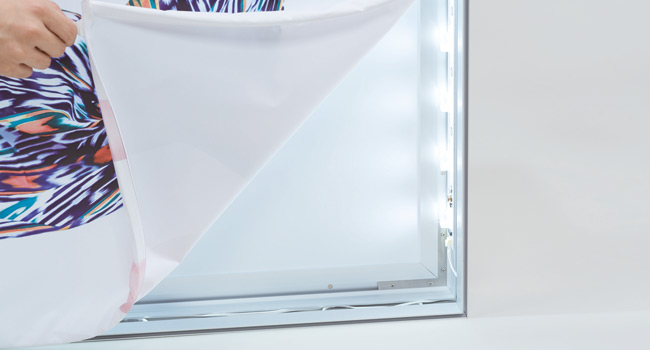

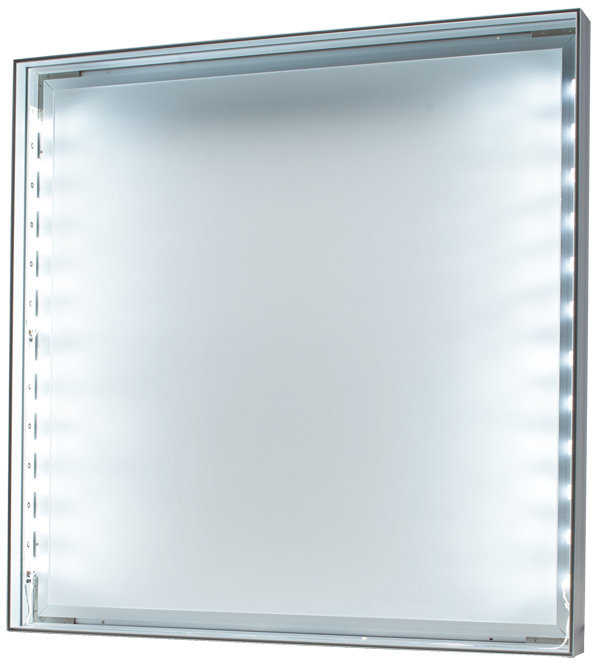

LEDエッジライト方式
LEDエッジライト方式

側面に配置されたハイパワーLEDを中央に照射し面全体を発光させます。
面に対してLEDはエッジのみの為省エネかつ比較的安価に製作できます。
6球タイプと3球タイプのモジュールで最適な配慮をご提案致します。

  • エッジライト方式で点灯時の製作最大は1200mmまでです。
  • 色温度は約6500Kです。
  • 別途電源が必要になります。(ACコード付)
  • 反射効率確保の為、背板を必ず挿入します。

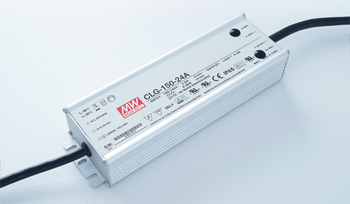

電源について

エッジライト方式では容量に応じて、120W級と150W級の2種類をご用意しております。ACコードは通常3mです。フレーム本体より外側に接続されています。

LEDバックライト方式

150W級 電源

LEDバックライト方式

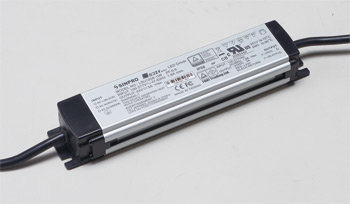

120W級 電源


LEDバックライト方式

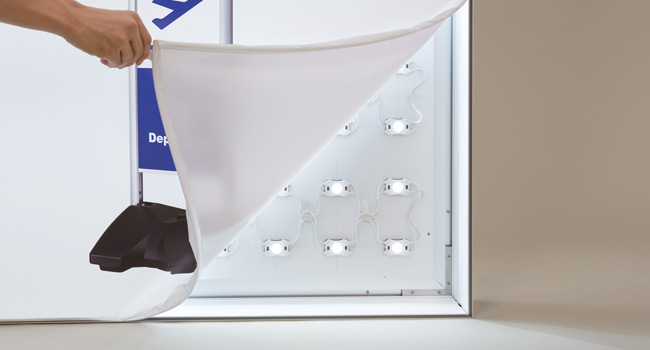

LEDバックライト方式

背面にレンズLEDを配置してメディアを直接発光させます。
サイズ自由度が高く多様な比率に対応可能です。
フレーム端部まで広角拡散レンズモジュールが入るので高照度かつ、より均一な発光面を実現します。

  • AC100V直結型です。(電源は必要ありません)
  • 色温度は約6500Kです。
  • 背面にLEDを取り付けるため、背板を必ず挿入します。
  • LED最長配置ピッチは100mmです。

2種類のフレームをご用意

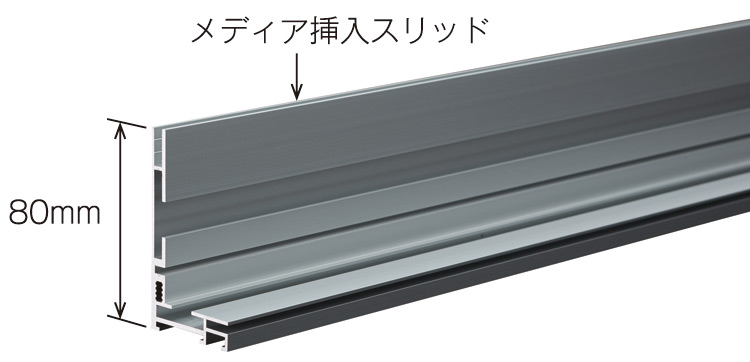

55mmファブリックフレーム
80mm厚
80mmフレーム図面

強度のあるフレームで大型サイズに最適。
LED仕様は均一なビジュアル表現が得られます。
組立設置も簡単な使い勝手のよいフレームです。

  • エッジライト方式で点灯時の製作最大幅は1200mmまでです。
  • ご希望寸法の製作可否については別途お問い合わせ下さい。

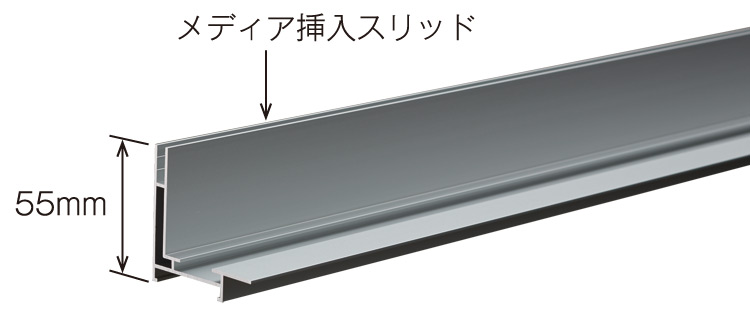

55mmファブリックフレーム
55mm厚
55mmフレーム図面

薄型ですっきりとした外観の軽量フレーム。
特にLEDを使用しない非電飾タイプにオススメのよりスリムなフレームです。

  • LED仕様の場合、光源からメディアの距離が近いためランプシルエットが際立つ場合がございます。
  • エッジライト方式で点灯時の製作最大幅は1200mmまでです。
  • ご希望寸法の製作可否については別途お問い合わせ下さい。
壁面設置について

壁面設置について

ファブリック専用フレームには、壁面に設置するための取付穴が図の様に加工されています。設置の際は、壁面材質にあった最適なビス・アンカー等で固定してからメディアをセットして使用してください。

  • 壁面への設置の際は必ず適切なビス・アンカー等を使用してください。また、凹凸のある壁面には設置しないでください。
  • 大型サイズは重量があり危険ですので必ず2人以上で作業を行ってください。
  • 構造部品の改造・分解等は絶対にしないでください。怪我や感電、火災、器具の故障の原因になりますのでおやめ下さい。
  • 電源は必ず、適正配線されたコンセントからお取り下さい。通電不良による火災または、故障の原因となります。

壁面タイプ 価格例

本体フレーム 価格例

※フレーム本体のみの価格となります。メディアは含まれておりません。

下記の表は左右にスワイプしてスクロールすることができます。

swipe
サイズ販売価格税抜仕様
フレーム厚み内照式LED
W1000×H2000

(LED内照方式)

175,000

D80mm

(片面タイプ)

エッジライト式

(144W)

W1000×H2000

(非電飾タイプ)

74,000

D80mm

(片面タイプ)

※含まず
W900×H1800

(LED内照方式)

145,000

D80mm

(片面タイプ)

エッジライト式

(128W)

W900×H1800

(非電照タイプ)

69,000

D80mm

(片面タイプ)

※含まず
W900×H900

(LED内照方式)

101,000

D80mm

(片面タイプ)

エッジライト式

(64W)

W900×H900

(非電飾タイプ)

55,000

D80mm

(片面タイプ)

※含まず

上記の表は左右にスワイプしてスクロールすることができます。

swipe
ファブリックメディア印刷 価格例

※ファブリックメディアの印刷・製作代となります。

下記の表は左右にスワイプしてスクロールすることができます。

swipe
サイズ枚数販売価格税抜備考
W1000×H2000

1枚

34,000

データ支給

(※デザイン費含まず)

W900×H1800

1枚

27,000

データ支給

(※デザイン費含まず)

W900×H900

1枚

17,000

データ支給

(※デザイン費含まず)

上記の表は左右にスワイプしてスクロールすることができます。

swipe
  • フレームは組み立てた状態で納品されます。メディアもフレームにセットされて納品されますので現場では壁面に取付けていただければすぐに展示可能です。
  • 壁面タイプの納期はご注文後、2週間程度。交換用メディアのみの場合は1週間程度となります。
  • ※送料は別途掛かります。
  • ※設置費用は含まれておりません。

お見積り窓口

まずはご希望のサイズでお見積書をお作りいたします。

美しいテンションファブリックが店舗もイメージをより一層高めます。

お見積り用FAX用紙
FAX用紙 FAXでお見積りを行う

お見積りご依頼用のFAX用紙をご用意しております。 こちらの用紙にプリントアウトしていただきましてご記入の上、FAXにてお送りください。

メールお見積りフォーム
FAX用紙 メールでお見積りを行う

上記をクリックして、画面にお客様のメールアドレスをご入力ください。数分の内にお見積り用のメールが配信されますのでご記入の上、ご返信ください。


スタンドタイプ
製品仕様

ファブリックフレーム スタンドタイプ

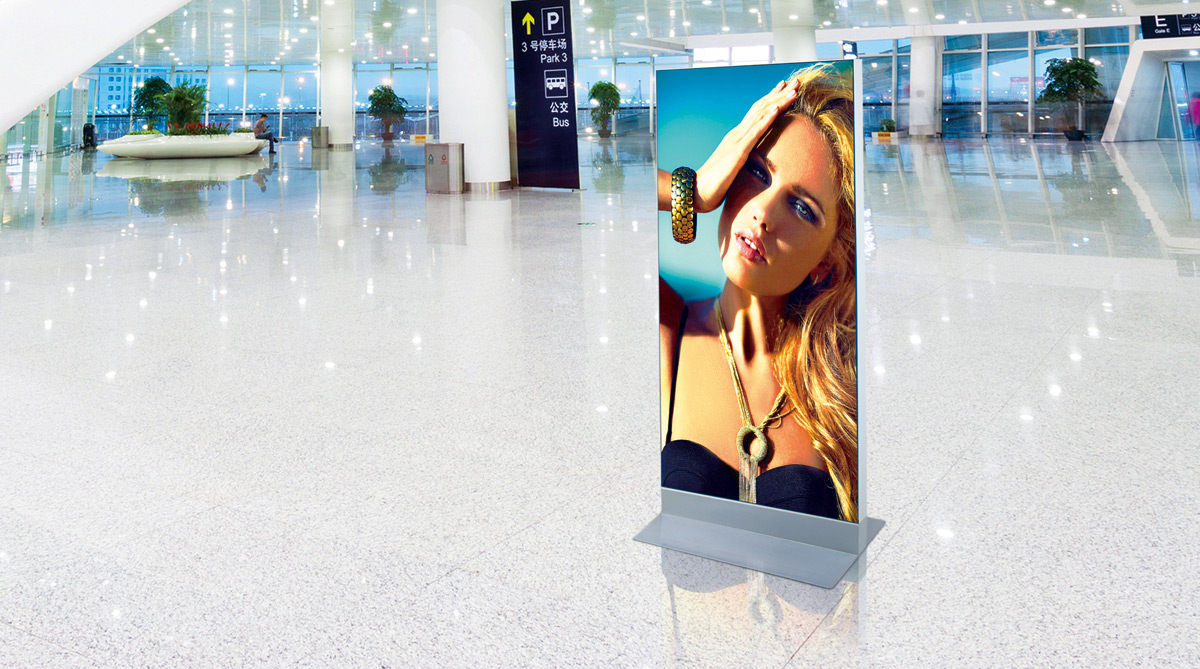

スタンドタイプ 使用例
スタンドタイプ 使用例

迫りくるビジュアルをすぐそこに

フレームと布地メディアのみで構成されるスタンド式両面表示タイプ。
シンプルかつ抜群の表現効果は場所を選ばず、簡単に、すぐに求める雰囲気や演出を完成させます。

特徴
  • 高輝度・ハイパワーLEDのエッジライト方式で両面メディアを鮮やかに演出
  • バックボードなしの軽量仕様で移動が簡単
  • ベース板や脚をつけた自立式もラインナップ
  • メディア挿入スリッドが両サイドにあり
  • 専門メディアの着脱簡単
  • 両面用フレームはさまざまな仕様の自立式や吊り下げに対応

内照仕様用LED

最大限に輝く鮮やかさで表現効果を高めます。

LEDエッジライト方式
LED点灯イメージ
LEDエッジライト方式

両面用の内照仕様は、高輝度LEDを使用したエッジライト方式を採用しています。
側面に配置されたハイパワーLEDを中央に照射し面全体を発光させます。
面に対してLEDはエッジのみの為省エネかつ比較的安価に製作できます。
6球タイプと3球タイプのモジュールで最適な配置をご提案致します。

  • エッジライト方式で点灯時の製作最大幅は1200mmまでです。
  • 色温度は約6500Kです。
  • 別途電源が必要になります。(ACコード付)
  • 必ず両面にメディアを設置してください。
電源について

エッジライト方式では容量に応じて、120W級と150W級の2種類をご用意しております。ACコードは通常3mです。フレーム本体より外側に接続されています。

LEDバックライト方式

150W級 電源

LEDバックライト方式

120W級 電源

自立(両面)用フレーム

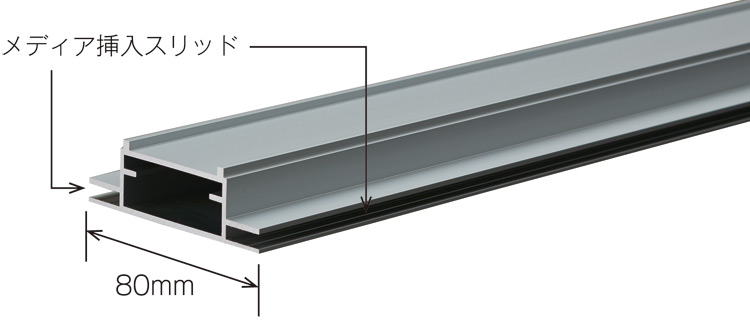

80mm両面用ファブリックフレーム

両面掲示にベストなフレームを

80mm厚
80mmフレーム図面

両面メディア取付け時の内照式や設置環境も考慮されたマルチに使えるフレーム。
両面方向のメディアを明るく鮮明に演出するための輝度が厚さ80mmにより保たれ、かつ強度もあるフレームは多様なサイズで実現します。

  • LED仕様の場合、光源からメディアの距離を近づけて高輝度仕様にしていますのでメディアのデザインによってはランプシルエットが際立つ場合がございます。
  • エッジライト方式で点灯時の製作最大幅は1200mmまでです。
  • ご希望寸法の製作可否については別途お問い合わせ下さい。

2種類の形状をご用意。

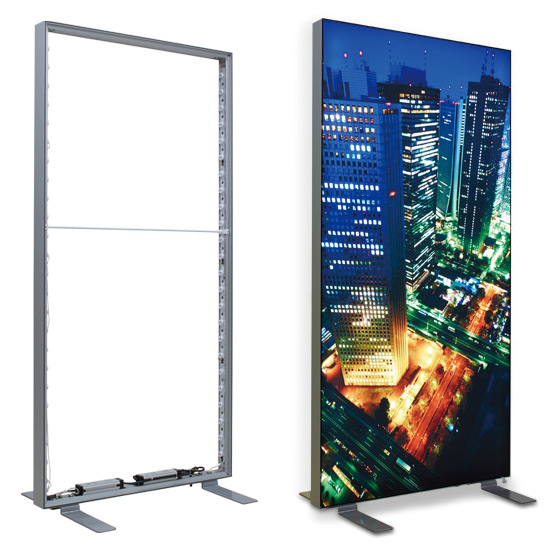

プレートタイプ
プレートタイプ 使用例

W900×H1800 プレートタイプ制作例

スチール板の脚によって自立する軽量タイプ。 大型でも扱いやすく、移動や設置が簡単です。 LED仕様の場合、電源をフレーム内部に収納する事もできます。


ボックスタイプ

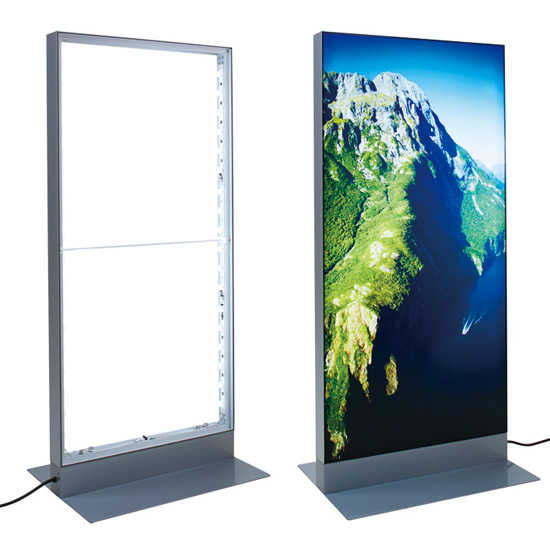

ボックスタイプ 使用例

W700×H1400 ボックスタイプ制作例

電源を設置するボックス形状とベース板が下部についたタイプ。 すっきりとした外観で安定性抜群です。 電源が外に露出せず、ACコードのみがフレーム外にでます。

スタンドタイプ 価格例

本体フレーム 価格例

※フレーム本体のみの価格となります。メディアは含まれておりません。

下記の表は左右にスワイプしてスクロールすることができます。

swipe
サイズ販売価格税抜仕様
フレームタイプ内照式LED
W900×H1800

(プレート型・LED内照式)

169,700

プレートタイプ

(両面タイプ)

エッジライト式

(144W)

W900×H1800

(プレート型・非電飾)

92,200

プレートタイプ

(両面タイプ)

※含まず
W900×H1800

(ボックス型・LED内照式)

215,700

ボックスタイプ

(両面タイプ)

エッジライト式

(144W)

W900×H1800

(ボックス型・非電飾)

138,200

ボックスタイプ

(両面タイプ)

※含まず
W700×H1400

(プレート型・LED内照式)

138,200

プレートタイプ

(両面タイプ)

エッジライト式

(144W)

W700×H1400

(プレート型・非電飾)

79,400

プレートタイプ

(両面タイプ)

※含まず
W700×H1400

(ボックス型・LED内照式)

164,100

ボックスタイプ

(両面タイプ)

エッジライト式

(144W)

W700×H1400

(ボックス型・非電飾)

105,200

ボックスタイプ

(両面タイプ)

※含まず

上記の表は左右にスワイプしてスクロールすることができます。

swipe
ファブリックメディア印刷 価格例

※ファブリックメディアの印刷・製作代となります。

下記の表は左右にスワイプしてスクロールすることができます。

swipe
サイズ1枚(面)価格税抜2枚(面)価格税抜備考
W900×H1800

27,000

54,000

データ支給

(※デザイン費含まず)

W700×H1400

17,000

34,000

データ支給

(※デザイン費含まず)

上記の表は左右にスワイプしてスクロールすることができます。

swipe
  • フレームは組み立てた状態で納品されます。メディアもフレームにセットされて納品されますので現場ではすぐに展示可能です。
  • スタンドタイプの納期はご注文後、3週間程度。交換用メディアのみの場合は1週間程度となります。
