バリウススタンド看板バッテリーLED

屋外用バッテリー搭載LED看板

電源が取れない店頭でも明るく光って集客に貢献します。

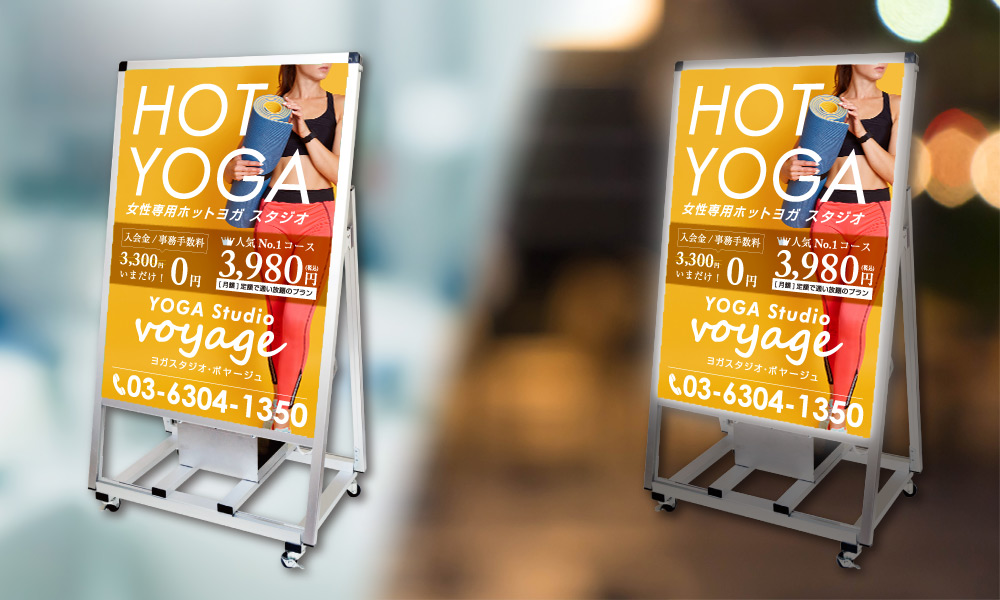

バリウススタンド看板バッテリーLED

日本製のバッテリー型看板

安心安全の国内生産。ものづくりの技術がつまった看板です。

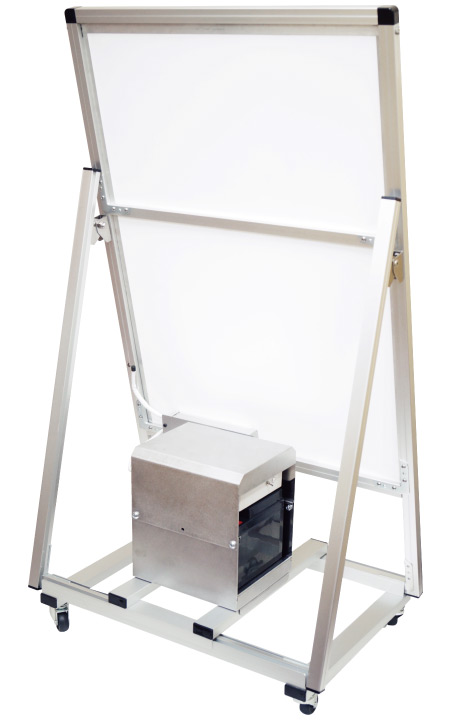

バリウススタンド看板バッテリーLED 背面写真
  • 8時間連続使用可能(25度時)

    満充電(約12時間充電)で約8時間高輝度を保ちます。

  • 安心の保護機能を装備

    温度センサーにより、万一の故障を阻止

  • 設置・収納も楽々

    ウエイトアーム・屋外用アームキャスターを標準装備

  • メンテナンスフリー

    大容量シールドバッテリー(12V50Ah)採用。店頭看板に必要な1日8時間の点灯時間を実現しました。

  • バッテリー残量

    パイロットランプでお知らせ。充電のタイミングもランプ表示でひと目で確認できます。

  • 長寿命を実現するオリジナル充電・放電システム

    先進のセンシング技術によりバッテリーの性能を最大限に発揮

  • 万一のトラブルの際も安心

    使用方法や設置環境を自動記録するログシステム搭載

8時間連続使用OK(25度時)

大容量バッテリー搭載のため、長くご利用いただいても点灯時間が変わりません。

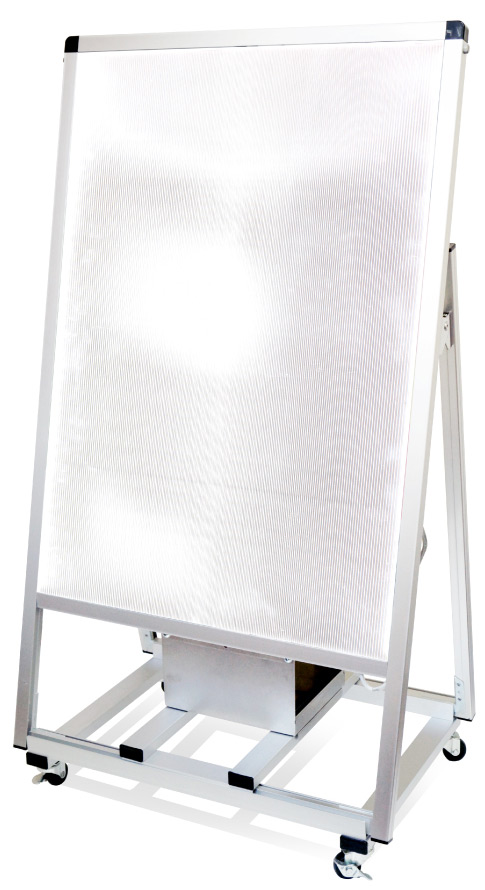

バリウススタンド看板バッテリーLED 導光板写真

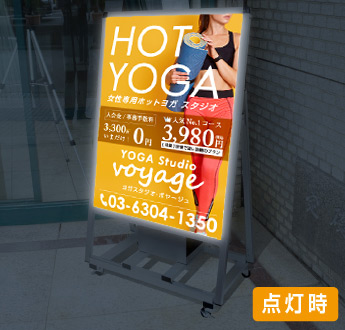

LED発光照度
3,100~5,400Luxを実現。

サイズ別 照度一覧表

B1サイズ
3,100Lux
B2サイズ
4,400Lux
A1サイズ
3,800Lux
A2サイズ
5,400Lux

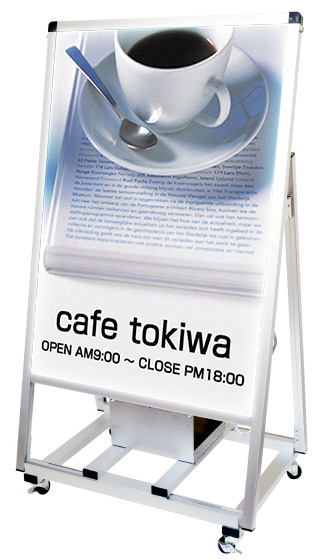

  • LED導光板 シルバーフレーム

    シルバーフレーム

  • LED導光板 ブラックフレーム

    ブラックフレーム

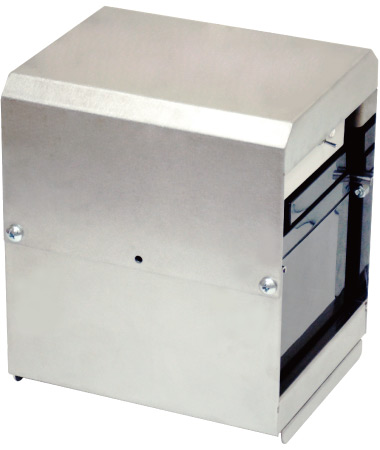

バリウススタンド看板バッテリコントローラー写真

安心・安全の日本製 オリジナルコントローラー

  • 安心の保護機能を装備

    温度センサーにより、万一の故障を阻止

  • 長寿命を実現するオリジナル充電・放電システム

    先進のセンシング技術によりバッテリーの性能を最大限に発揮

  • 万一のトラブルの際も安心

    使用方法や設置環境を自動記録するログシステム搭載

バッテリースペック

バッテリー12V50Ah(20時間率)

バッテリー充電側定格(14.4V) 5Aヒューズ搭載

ポスターの交換方法

ポスターの交換は上辺を抜き、ポスターを差し込むだけ。

※アクリルカバーは抜き差し可能ですが、導光板は外れません。

1

コーナー上部の樹脂コーナーを止めているネジを緩め、取り外します。

※ネジは両側にありますので反対側も取り外してください。

ポスターの交換方法 手順1
2

ネジを外した状態でフレームの上辺を引き上げ、取り外します。

※取り外したフレームはステイに引っ掛けておけるので邪魔になりません。

ポスターの交換方法 手順2
3

透明アクリル板を引き抜き、ポスターと一緒に溝に合わせて差し込み、セットします。

※紙質が丈夫であれば隙間からポスターを落とし込む方法も可能です。

ポスターの交換方法 手順3
4

面板セット後は上部フレームを戻して両側をねじで固定します。

※ネジはしっかり止めてください。

※屋外で仕様時はポスターにラミネート加工など耐水加工を施してください。

ポスターの交換方法 手順4

バッテリーボックスの取り付け方法

製品納品時は、看板、バッテリーボックス、アームキャスターは別々に梱包されておりますのでお客様にてバッテリーボックスの取り付けをお願いいたします。

1

看板本体をアームキャスターの上に設置します。

バッテリーボックス取り付け方法 手順1
2

ウエイトアームを乗せ、バッテリーモジュールを設置します。

※本体のコードが出ている向きに、バッテリーモジュールのケーブルが出ている面を合わせて設置してください。

バッテリーボックス取り付け方法 手順2

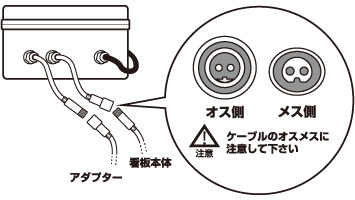

3

バッテリーモジュールから出ている2本のケーブルを看板本体とアダプターに接続します。

バッテリーボックス取り付け方法 手順3
4

ケーブル部の接続部のキャップを回らなくなるまでしっかりと締め込んでください。

※締め込みが不完全の場合は、防水性能に影響が出る可能性があります。

バッテリーボックス取り付け方法 手順4

バッテリーの充電方法

出荷時にはバッテリーは満充電にして出荷しておりますが、
開封後ご使用前に一度充電をお願いします。

1

コントローラーボックス横のスイッチをOFFにします。

必ずスイッチをOFFにしてください。スイッチがONの場合、充電は行われません。

バッテリーの充電方法 手順1
2

LED看板が消灯したのを確認し、コンセントを挿します。

バッテリーの充電方法 手順2
3

パイロットランプが赤色点灯に変わったら充電開始です。

バッテリーの充電方法 手順3
4

約10~12時間程度で青色点灯(満充電)となります。コンセントを抜き、スイッチONでLED看板が光ります。

スイッチがオンのまま点灯している場合、バッテリーからではなくコンセントから直接電流が供給されています。

バッテリーの充電方法 手順4

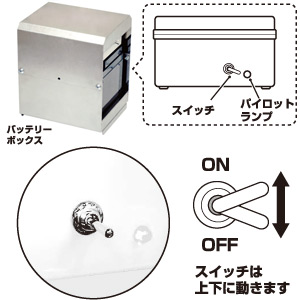

パイロットランプについて

バッテリーボックス側面のパイロットランプを見れば製品の状態をご確認いただけます。

パイロットランプについて

パイロットランプの点灯・点滅の解説

電源ケーブルがコンセントに刺さっている状態

電源ケーブルがコンセントに刺さっている状態の場合

下記の表は左右にスワイプしてスクロールすることができます。

swipe
スイッチ状態LED照明パイロットランプ状態
スイッチON

上側(ON)

点灯青点灯コンセントからの供給により
LED看板を点灯します
(※充電はしていません)
スイッチOFF

下側(OFF)

消灯赤点灯充電中
(LEDパネル消灯時)
青点灯充電完了
(LEDパネル消灯時)

上記の表は左右にスワイプしてスクロールすることができます。

swipe
電源ケーブルがコンセントに刺さっていない状態

電源ケーブルがコンセントに刺さっていない状態の場合

下記の表は左右にスワイプしてスクロールすることができます。

swipe
スイッチ状態LED照明パイロットランプ状態
スイッチON

上側(ON)

点灯青点灯バッテリーの電力で
LED看板を点灯しています
青点滅バッテリーの残量が
減っています
充電してください
スイッチOFF

下側(OFF)

消灯青点灯待機状態です
(ご利用前に
再度充電してください)
青点滅待機状態です
(残量が減っているため
早急に充電してください)

上記の表は左右にスワイプしてスクロールすることができます。

swipe

赤点滅(エラー)時

内部温度が高温になっています。冷暗所に置いていただき、温度が下がった後、コンセントに接続していただくとエラーが消えます。

もし冷暗所に12時間以上置いてコンセントに接続しても赤点滅が続く場合は、お問い合わせください。

※冷蔵庫等には入れないでください。急速な温度変化は故障の原因となります。

仕様・スペック

5種類のサイズバリエーションと2色のカラーバリエーションをご用意。

寸法図

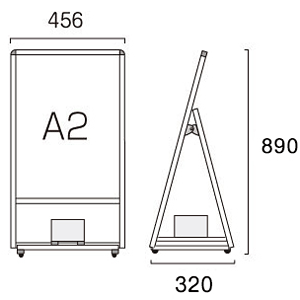

  • 寸法図 A2サイズ

    A2サイズ

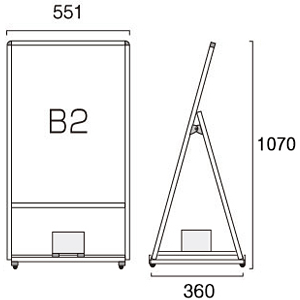

  • 寸法図 B2サイズ

    B2サイズ

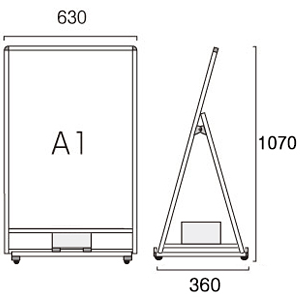

  • 寸法図 A1サイズ ロータイプ

    A1サイズ ロータイプ

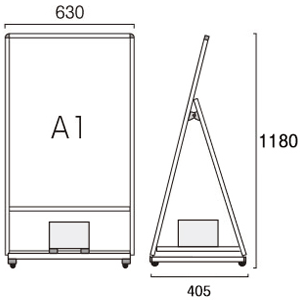

  • 寸法図 A1サイズ

    A1サイズ

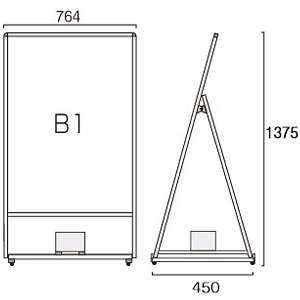

  • 寸法図 B1サイズ

    B1サイズ

寸法一覧

下記の表は左右にスワイプしてスクロールすることができます。

swipe
品番サイズ幅(W)高さ(H)奥行(D)重量
(B)VASKBALED-A2KA2・片面456mm890mm320mm22.4kg
(B)VASKBALED-B2KB2・片面551mm1070mm360mm24.1kg
(B)VASKBALED-A1LKA1・片面ロータイプ630mm1070mm360mm25.2kg
(B)VASKBALED-A1KA1・片面630mm1180mm405mm25.6kg
(B)VASKBALED-B1KB1・片面764mm1375mm450mm28.1kg

上記の表は左右にスワイプしてスクロールすることができます。

swipe

共通スペック表

バリウス看板バッテリーLED共通スペック

本体フレーム材質
アルミ押出材/アルマイト仕上
表面カバー材質
アクリル 透明1.5mm厚
電源コード
3m
アダプター防水性
IP68
導光板・コントロールBOX防水性
IP65相当
バッテリー仕様
密閉型シールドバッテリー(12V50Ah・20時間率)
使用環境温度
0~40度の環境で使用して下さい

バリウス看板 バッテリーLED
価格表

下記の表は左右にスワイプしてスクロールすることができます。

swipe
写真製品販売価格サイズ本体カラー商品ページ
バッテリー型 LEDバリウススタンド看板 (片面仕様) B1 ブラック (BVASKBALED-B1K)

BVASKBALED-B1K

157,916

173,707税込

B1

ブラック

商品ページを見る
バッテリー型 LEDバリウススタンド看板 (片面仕様) B1 シルバー (VASKBALED-B1K)

VASKBALED-B1K

155,879

171,466税込

B1

シルバー

商品ページを見る
バッテリー型 LEDバリウススタンド看板 (片面仕様) A1 ブラック (BVASKBALED-A1K)

BVASKBALED-A1K

142,202

156,422税込

A1

ブラック

商品ページを見る
バッテリー型 LEDバリウススタンド看板 (片面仕様) A1 シルバー (VASKBALED-A1K)

VASKBALED-A1K

140,165

154,181税込

A1

シルバー

商品ページを見る
バッテリー型 LEDバリウススタンド看板 (片面仕様) A1ロータイプ ブラック (BVASKBALED-A1LK)

BVASKBALED-A1LK

141,523

155,675税込

A1ロータイプ

ブラック

商品ページを見る
バッテリー型 LEDバリウススタンド看板 (片面仕様) A1ロータイプ シルバー (VASKBALED-A1LK)

VASKBALED-A1LK

139,486

153,434税込

A1ロータイプ

シルバー

商品ページを見る
バッテリー型 LEDバリウススタンド看板 (片面仕様) B2 ブラック (BVASKBALED-B2K)

BVASKBALED-B2K

136,770

150,447税込

B2

ブラック

商品ページを見る
バッテリー型 LEDバリウススタンド看板 (片面仕様) B2 シルバー (VASKBALED-B2K)

VASKBALED-B2K

135,315

148,846税込

B2

シルバー

商品ページを見る
バッテリー型 LEDバリウススタンド看板 (片面仕様) A2 ブラック (BVASKBALED-A2K)

BVASKBALED-A2K

127,846

140,630税込

A2

ブラック

商品ページを見る
バッテリー型 LEDバリウススタンド看板 (片面仕様) A2 シルバー (VASKBALED-A2K)

VASKBALED-A2K

126,488

139,136税込

A2

シルバー

商品ページを見る

上記の表は左右にスワイプしてスクロールすることができます。

swipe
